Fördermaschinen

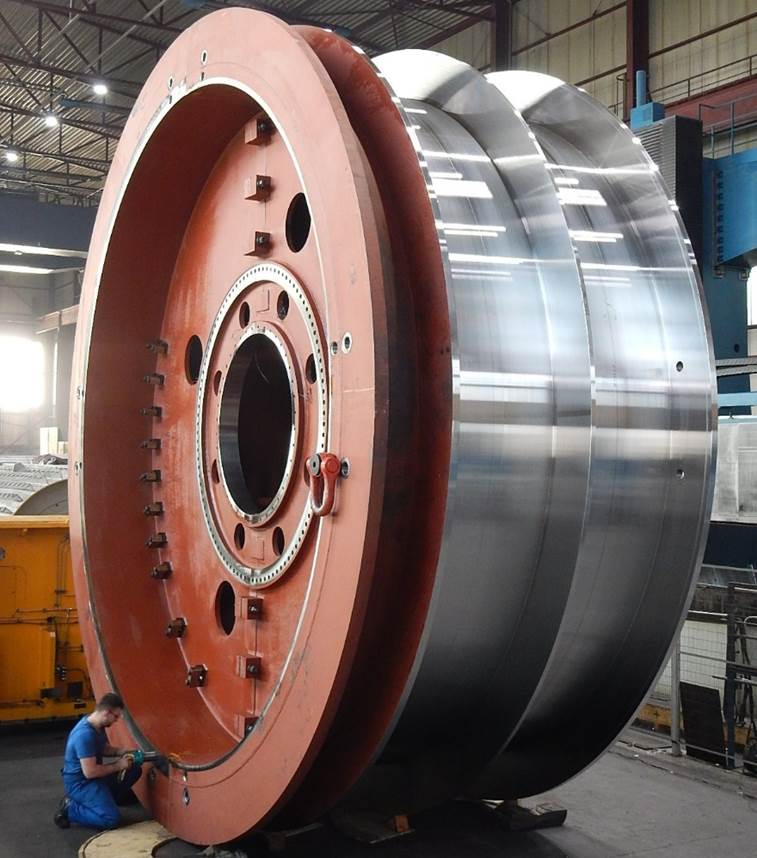

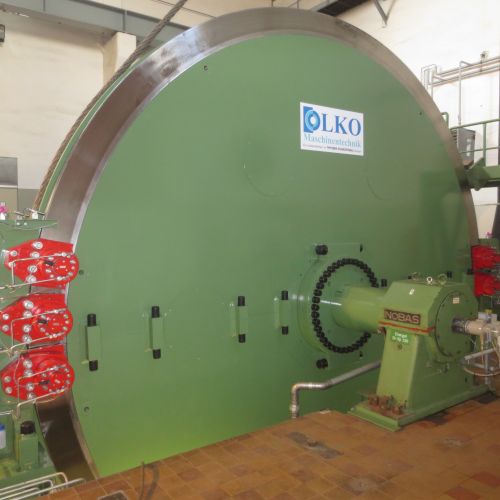

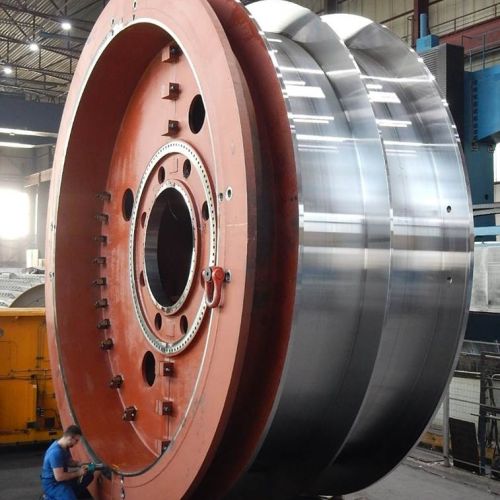

Treibscheiben-Fördermaschinen

Treibscheiben-Fördermaschinen wurden im 19. Jahrhundert von Friedrich KOEPE erfunden und revolutionierten die Fördertechnik. Im Gegensatz zu Trommel-Fördermaschinen, bei denen die Seile aufgewickelt werden, umschlingen die Seile hier eine Treibscheibe in einem Winkel von bis zu 200 Grad.

Das ablaufende Seil wird nicht aufgewickelt, sondern läuft wieder in den Schacht zu einem zweiten Fördergefäß. Die Unterseiten beider Fördergefäße sind über das Unterseil verbunden. Auf diese Weise entfällt das gesamte Gewicht von Seil und Fördergefäßen als Belastung der Fördermaschine. Diese hat dementsprechend nur die Gewichtsdifferenz der Fördergefäße (sowie die Massenträgheit des Gesamtsystems) zu bewegen und kann dadurch wesentlich effizienter arbeiten.

Merkmale:

Hohe Förderleistungen
Reibschlüssige Kraftübertragung
Geringer Seilverschleiß
Notwendige Antriebsleistung erheblich reduziert
Effiziente und sichere Förderung
Leistungsstarke Antriebe
Energieeffizient durch Gewichtsausgleich der Fördermittel
Ein- oder Mehrseilanlagen

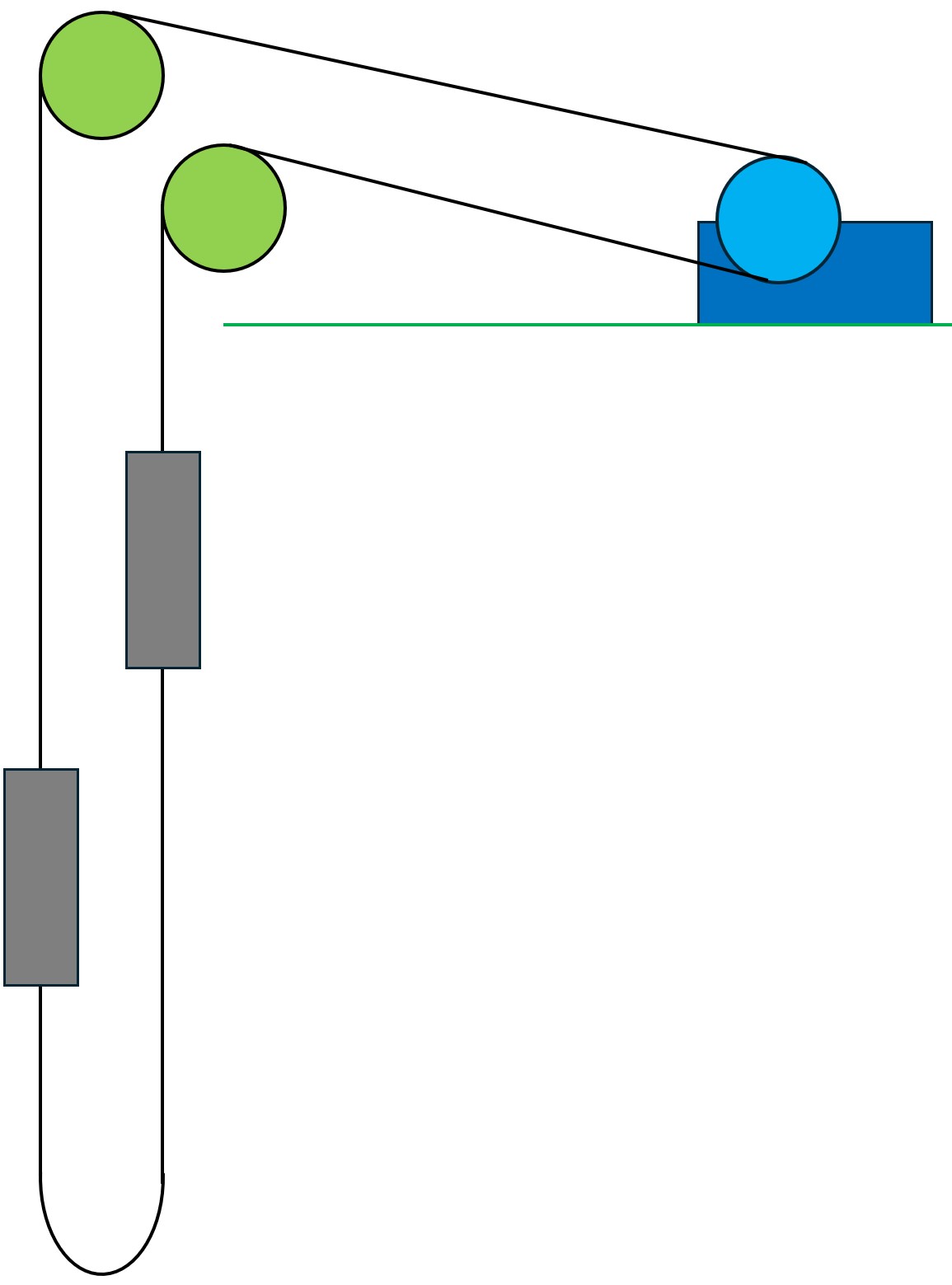

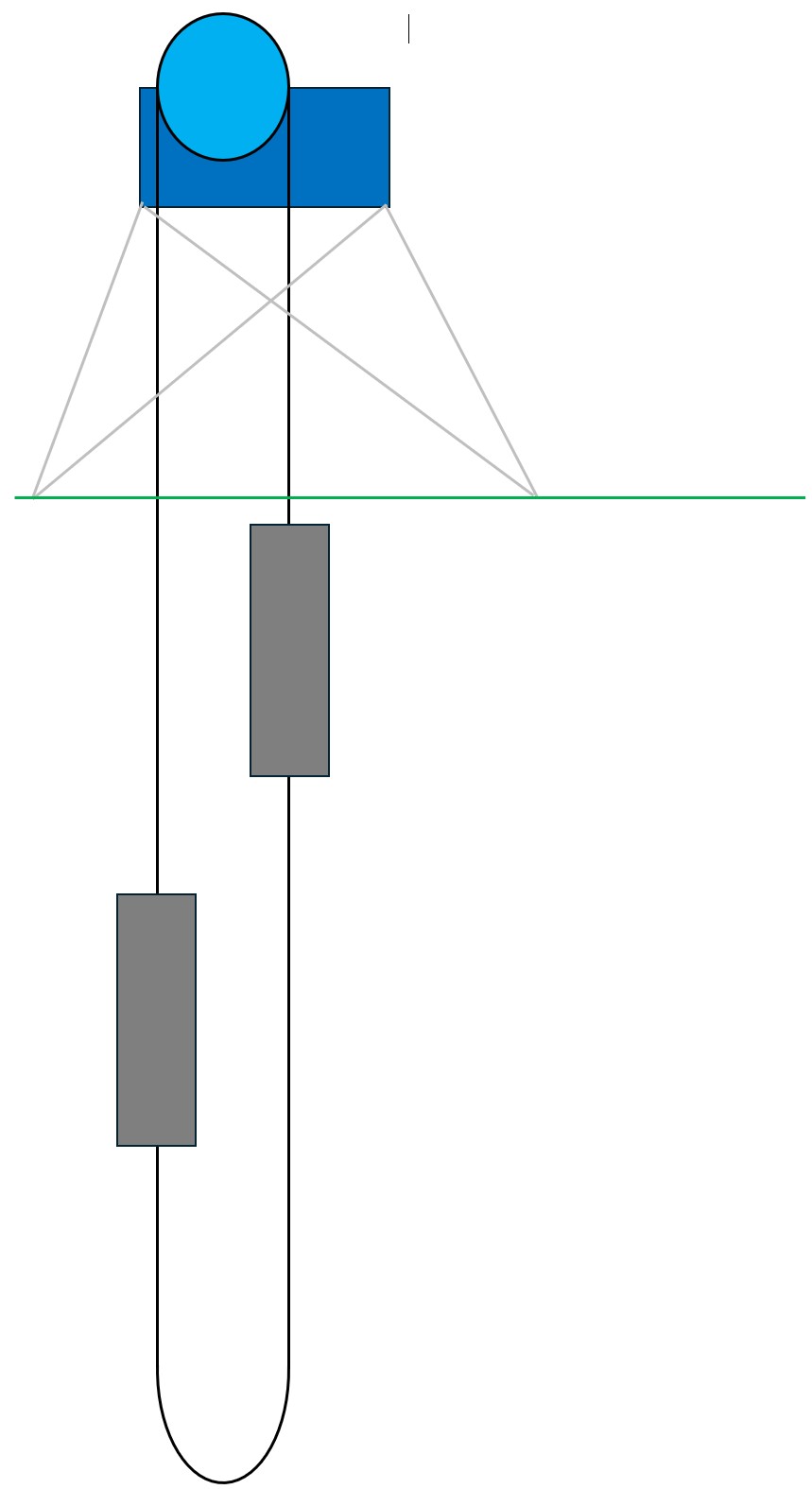

Ausführung in Turm- oder Fluranordnung
Gleit- oder Wälzlagerung der Hauptwelle

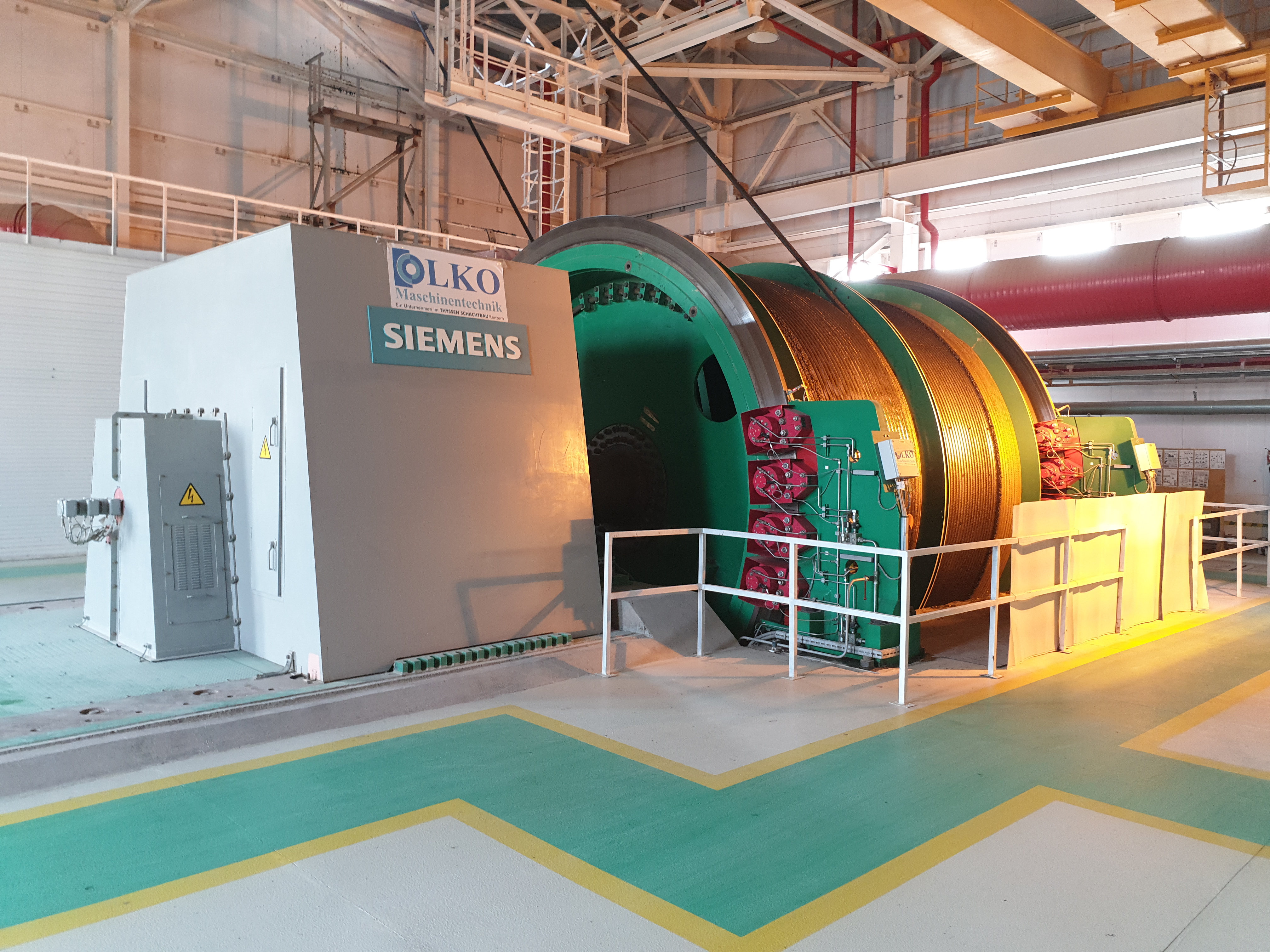

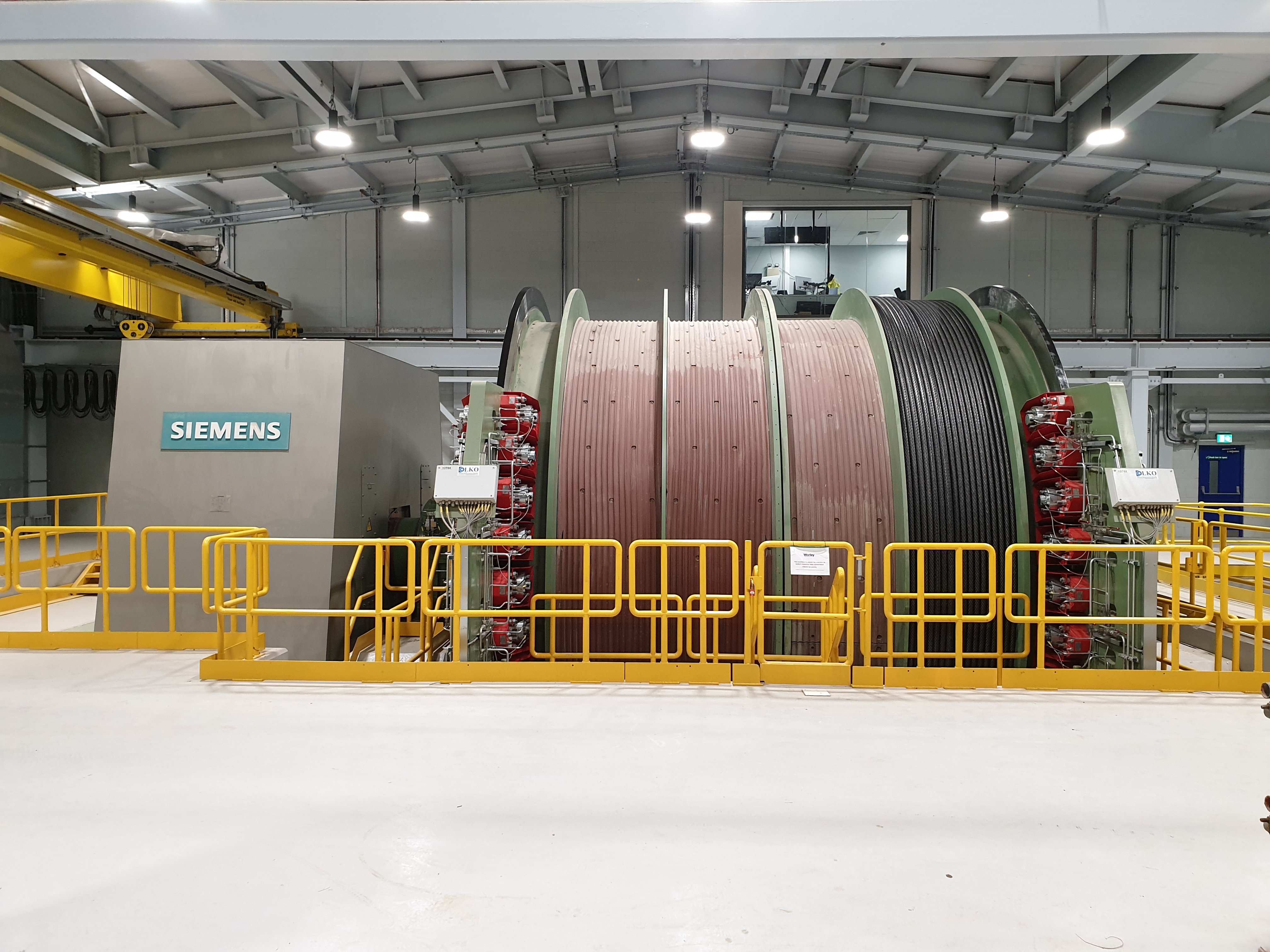

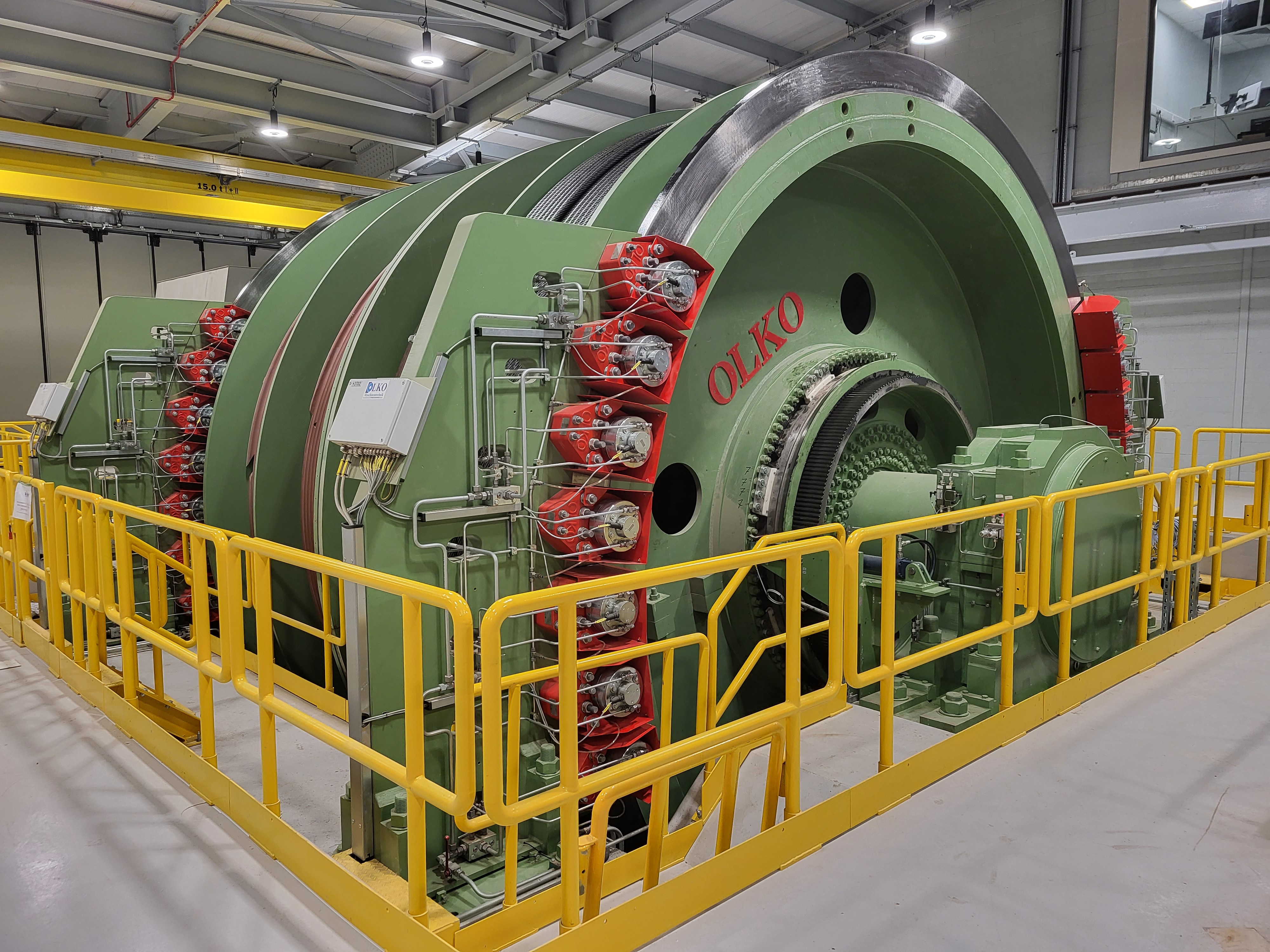

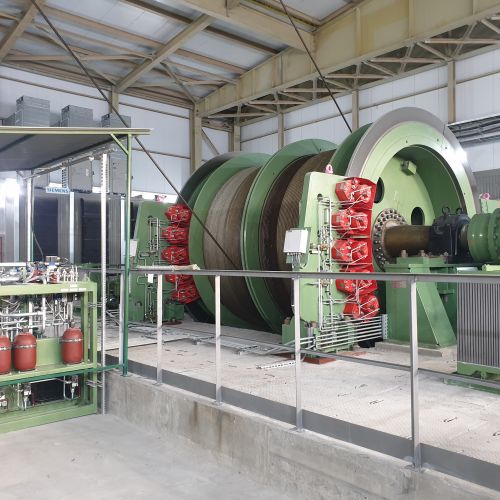

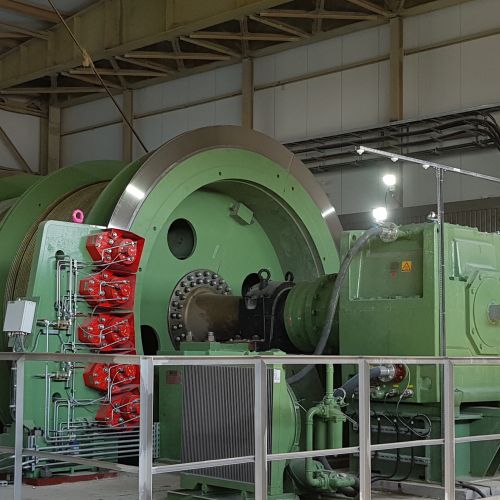

Doppeltrommel-Blair-Fördermaschinen

Doppeltrommel-Blair-Fördermaschinen sind dadurch gekennzeichnet, dass jede der beiden Trommeln zwei separate Wickelbereiche hat, wodurch die Last auf zwei Seile je Trommel aufgeteilt wird.

Merkmale:

Höchste Nutz- und Betriebslasten
Für große Teufen geeignet
Leistungsstarke Antriebe
Patentierte Versteckvorrichtung zum Anfahren verschiedener Sohlen und bei Seilrevision
Gleit- oder Wälzlagerung der Hauptwelle
Ein -oder mehrlagiges Wickeln
Gute Energienutzung da Gewichtsausgleich der Fördermittel
Seilwechsel einfacher als bei Treibscheiben-Fördermaschinen

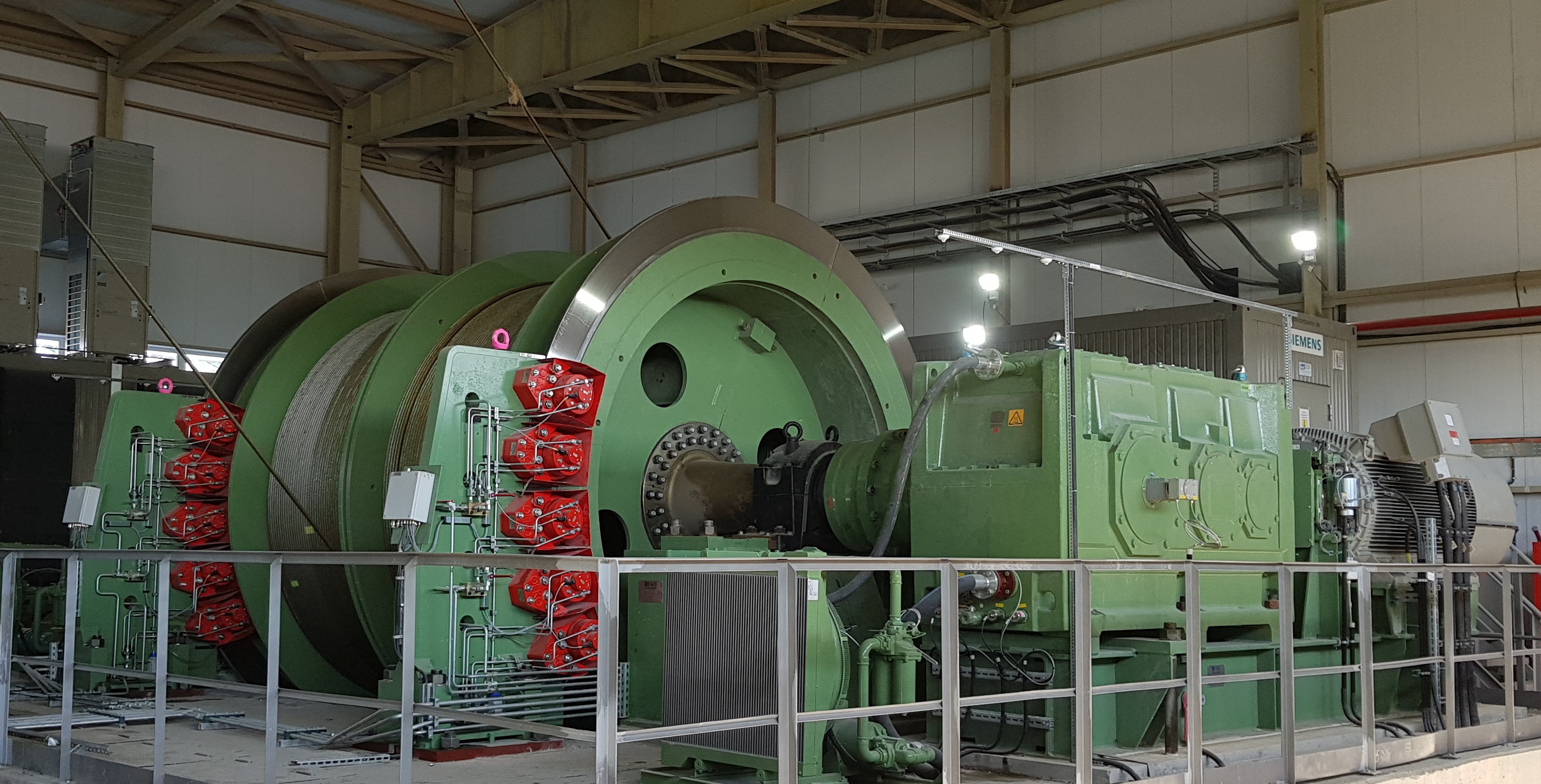

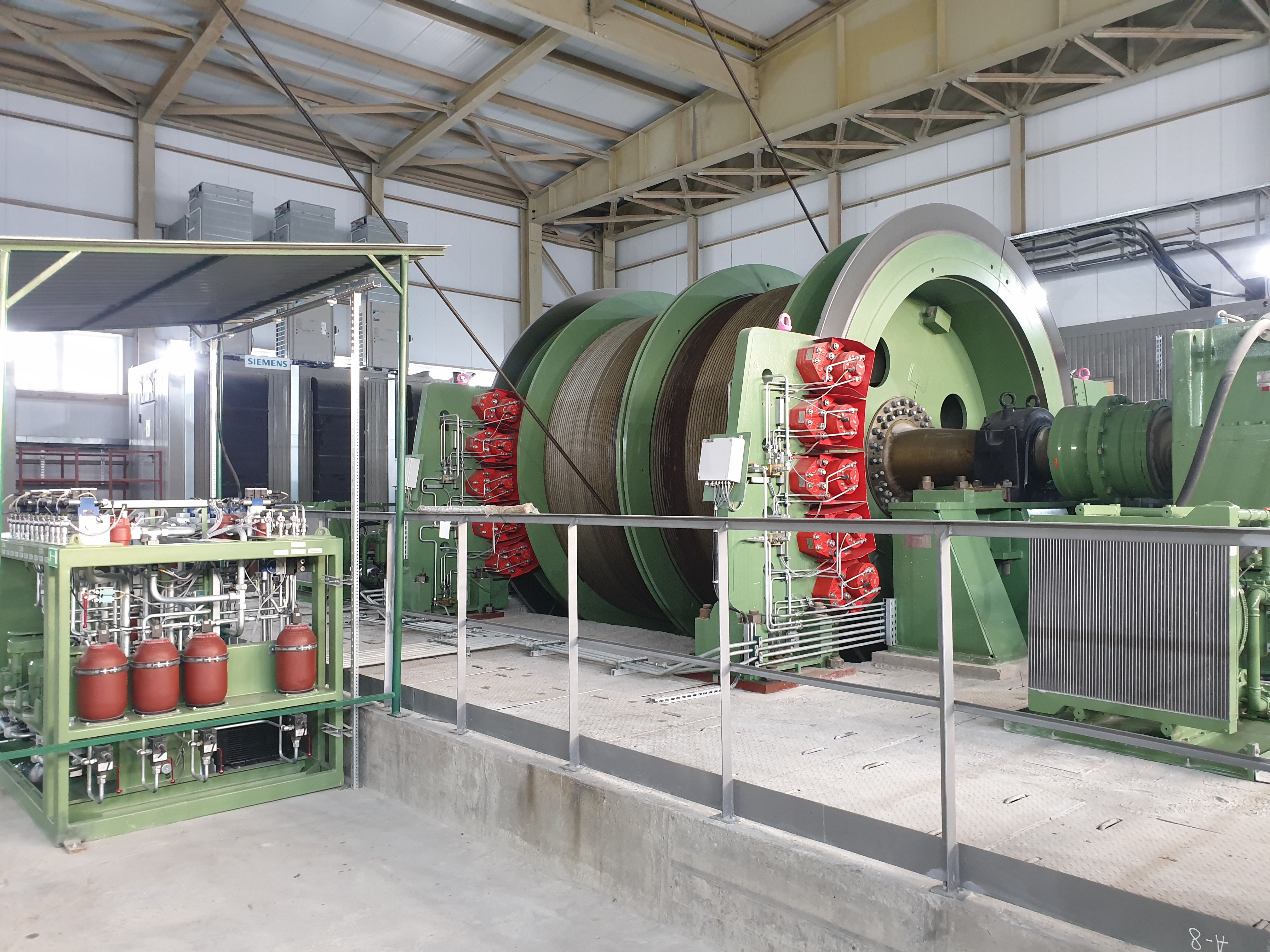

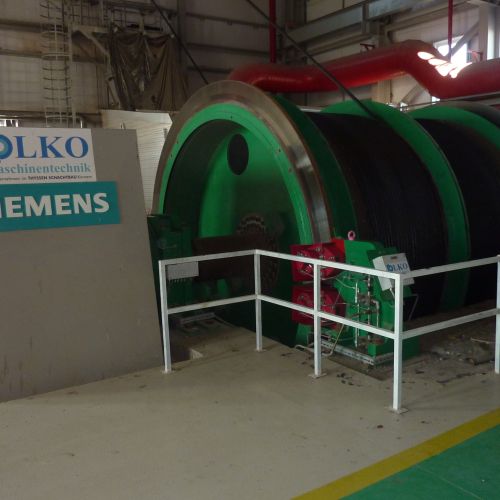

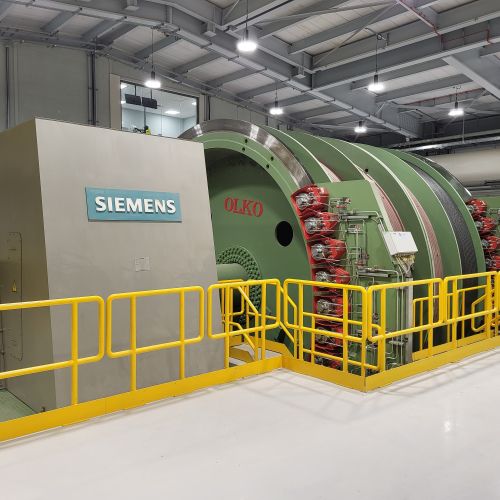

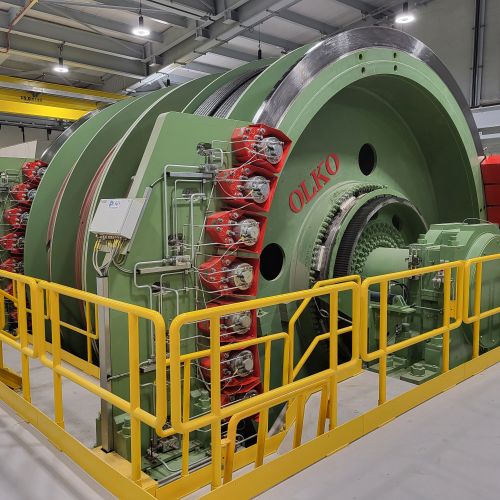

Doppeltrommel-Fördermaschinen

Doppeltrommel-Fördermaschinen besitzen in der Regel Seile auf beiden Seiltrommeln mit unterschiedlicher Wickelrichtung. Diese bedienen je ein separates Fördergefäß mit entgegengesetzter Treibrichtung. Deren Gewichte gleichen sich auf diese Weise aus und belasten nicht den Antrieb der Fördermaschine. Eine der beiden Trommeln wird als Lostrommel, die andere als Festtrommel ausgeführt. Durch eine Versteckvorrichtung an der Lostrommel können beide Trommeln sowohl zusammen, als auch die Festtrommel einzeln, gefahren werden.

Merkmale:

Hohe Nutz- und Betriebslasten
Für große Teufen geeignet
Leistungsstarke Antriebe (direkt oder über Getriebe)
Patentierte Versteckvorrichtung zum Anfahren verschiedener Sohlen und bei Seilrevision
In Buchsen oder Wälzlagern gelagerte Lostrommel
Gleit- oder Wälzlagerung der Hauptwelle
Ein -oder mehrlagiges Wickeln
Gute Energienutzung da Gewichtsausgleich der Fördergefäße
Seilwechsel einfacher als bei Treibscheiben-Fördermaschinen
Mit Wickelbelag ausgestattet oder mit eingefräster Rillung (z.B. für einlagiges Wickeln)
